發明專利是發明人運用自然規律而提出解決某一特定問題的技術方案，是我國三類專利中含金量最高的專利類型。發明專利申請數和涉及領域可以直觀地反映出行業當前技術進展的品類方向，也反映出行業對該品類產品研發工作關注的重點領域。本文將總結2022年1月1日至2022年12月31日由建筑陶瓷產業鏈上下游企業及相關研究者申請的發明專利情況，供行業人員參考。

本文中專利檢索依據中國國家知識產權局官方專利檢索及分析網站（http://pss-system.cnipa.gov.cn/），檢索申請日期在2022年1月1日至2022年12月31日的相關專利。2022年，經檢索建筑陶瓷類產品共申請專利722項，申請數量同比增長12.11%，建筑陶瓷行業繼續維持加速研發與持續創新的態勢，同時受國家政策導向，技術研發朝著更綠色、更智能、更環保的方向發展。2022年度發明專利的關鍵詞包括：“薄型化”、“耐磨”、“瓷磚膠”、“裝配式”、“智能化”、“固廢利用”。

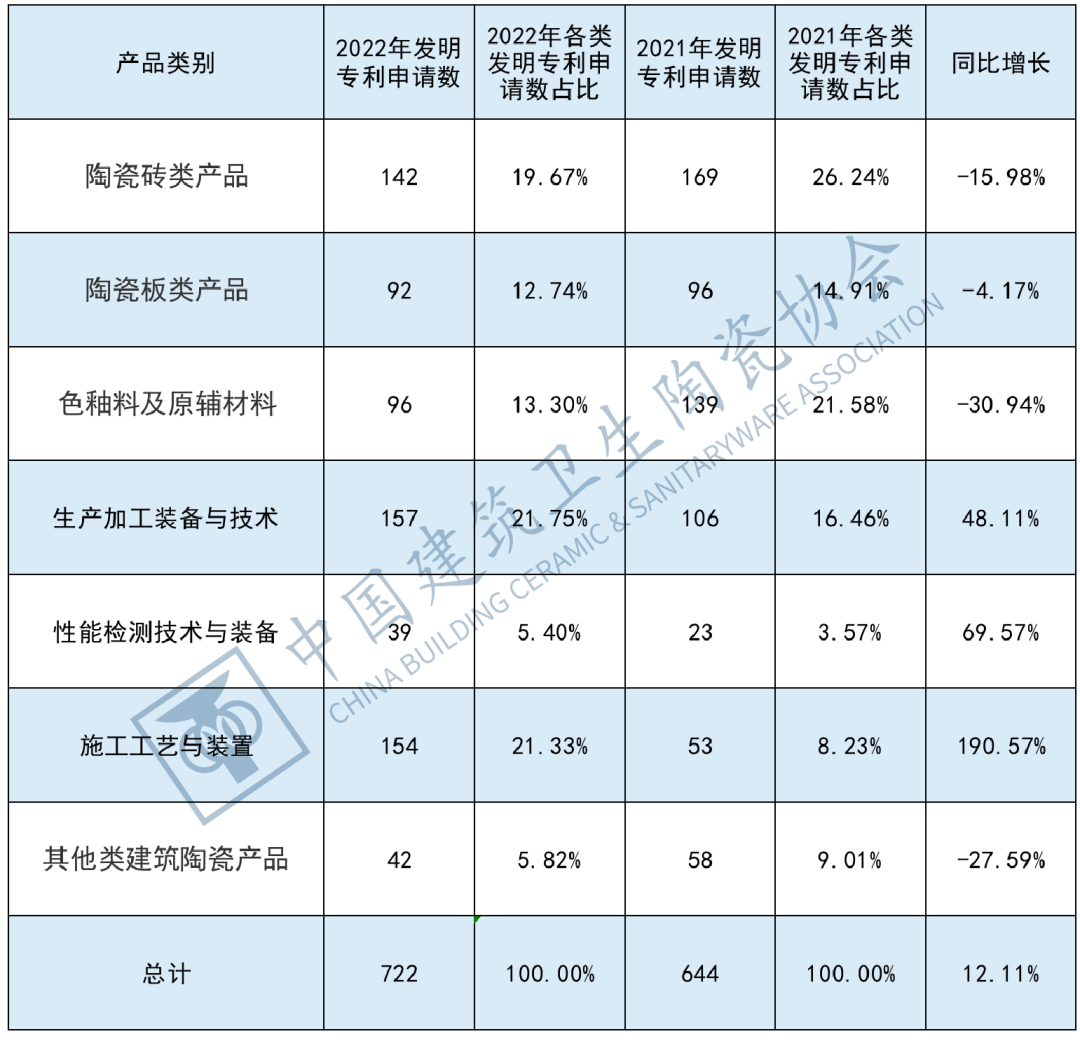

本次檢索將建筑陶瓷類專利分為產品類（指保護整體產品類的專利，包含陶瓷磚類產品、陶瓷板類產品、其他類建筑陶瓷產品）、色釉料原輔材料、生產加工裝備與技術、性能測試技術與裝備、以及施工工藝與裝置等，其中當各項專利出現交叉的情況時，以專利內容更加注重的方面為準進行分類。各類申請數如下表所示。

陶瓷磚類產品

檢索關鍵詞：“陶瓷磚”“瓷磚”“釉面磚”“拋釉磚”“地磚”“墻磚”

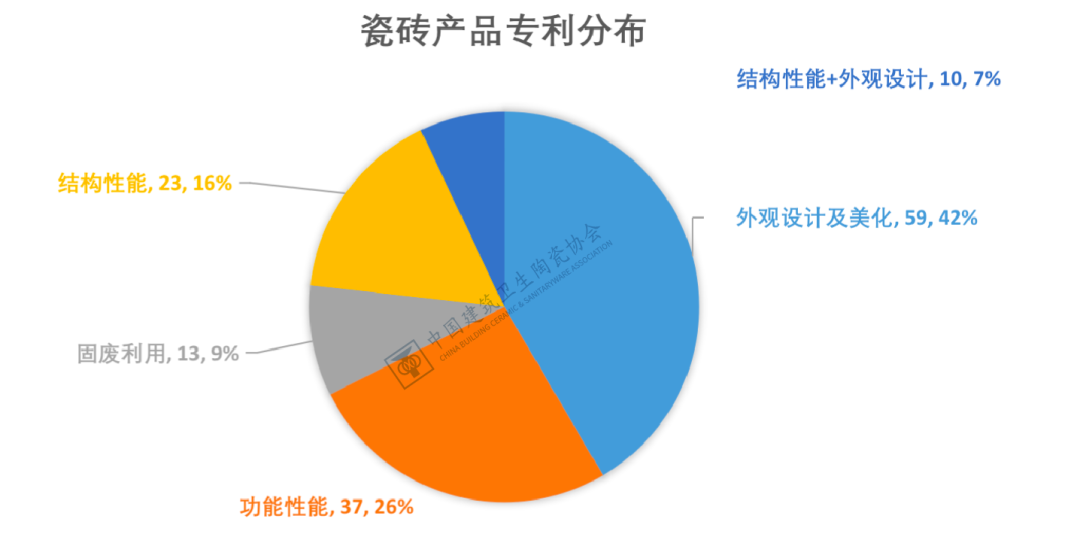

經篩選后，針對陶瓷磚類產品的相關專利共計142項，與2021年（169項）相比有近20%的降幅。其中，抗菌、防滑、環保等功能性能38項，增強、增韌、耐磨等結構性能22項，外觀設計及美化59項，固廢利用13項，結構性能+外觀設計10項。

通過專利分布可以看出，陶瓷磚類產品在外觀設計及美化方面的專利合計59項，占據該類別總專利數量的42%，雖然在所有類別中仍位居首位，但較去年占比（57%）有較大幅度下滑。相關專利中，注重柔光、啞光、玉石等光感或質感的較多，反映出簡約舒適裝飾風格仍是當下設計研發的流行趨勢，亮光、珠光、金屬色等風格特點在專利中也有體現。

功能性能相關專利合計37項，占陶瓷磚類產品專利的26%，仍是研究的一個重要方向。功能方向的研究較為發散，防滑、抗菌、防潮、環保等安全健康相關的功能仍然受到研究者的關注，但其中沒有特定功能的專利數占明顯優勢。在適度調節、隔熱、防靜電、除臭等提升使用體驗的功能方面也有部分研究成果。

增強、增韌、耐磨等結構性能提升類的專利23項，占陶瓷磚類產品專利的16%，與去年（9%）相比有明顯提升，主要增長的是耐磨性能相關的專利數量，反映出行業在耐磨性能的提升方面投入了更多的研究。此外，同時提升結構性能和外觀設計的研究也有7%的占比，反映出消費市場對產品的多層次需求。

在行業向綠色低碳方向轉型的大背景下，疊加企業降本增效的切實需求，固廢利用方面的研究較去年明顯增加，占比從3%提升到9%，研究主體主要為行業頭部企業和科研單位。

陶瓷板類產品

檢索關鍵詞：“陶瓷板”“大板”“薄板”“巖板”

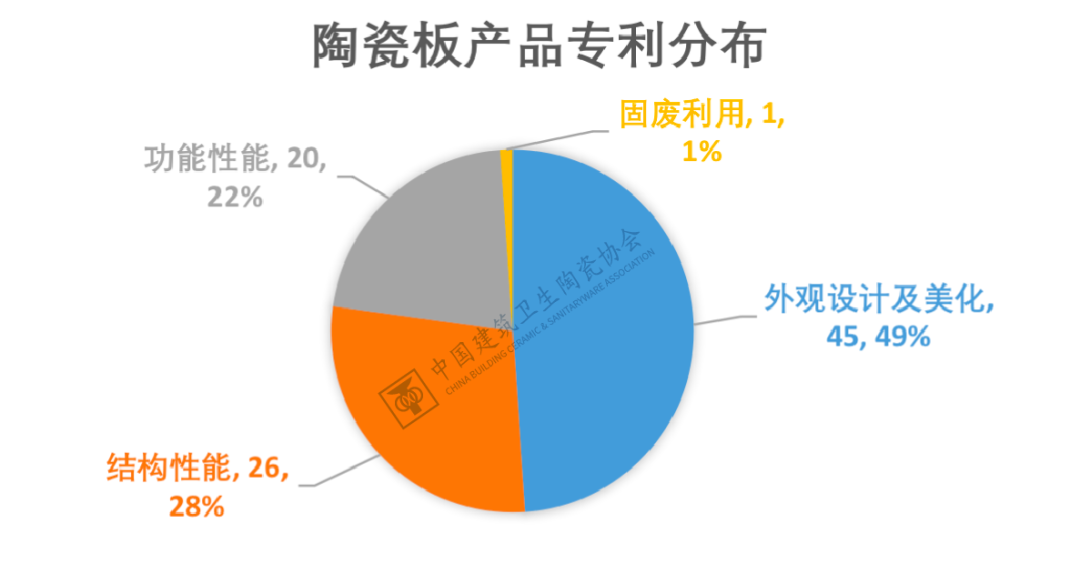

經篩選后，針對陶瓷板類產品的相關專利共計92項，與去年基本持平。其中，抗菌、超薄、發熱、自潔等功能性能20項，增強、增韌、耐磨等結構性能26項，外觀設計及美化45項，固廢利用1項。

與陶瓷磚類產品類似，陶瓷板的外觀設計及美化仍然受到行業的普遍關注，相關專利合計45項，占陶瓷板類相關專利總數的49%，占比較去年下降了8個百分點，但在所有細分類別中仍居首位，表明行業仍在積極探索陶瓷板裝飾效果和美學風格的實現可能。

陶瓷板結構性能的相關專利共計26項，占總數的28%，較2021年（13項，9%）有大幅提升，其中提升產品強度、可加工性能、耐磨性能的專利數量占明顯優勢，這是陶瓷板產品應用范圍拓展后對產品性能提出了更高的要求，也反映出行業對解決相關痛點加大了科研投入。

陶瓷板功能性能的相關專利20項，占總數的22%，與2021年（31項，32%）相比下降了10個百分點。抗污、防塵、自清潔方向的專利占比突出，此外，導熱、除醛、抗菌等功能提升方面的研究仍在發力。

在本次檢索的陶瓷板相關專利中，關鍵詞包含巖板二字的專利共62項，占陶瓷板專利超過67%，與2021年持平，說明巖板仍是當下最為火熱的陶瓷類產品之一，巖板材料也是企業專利保護的重點方向。

此外，在陶瓷板產品專利中，“薄”成為一個高頻詞，這既反映出市場對產品的需求風向，也是企業在提升質量和降低成本雙重訴求的驅動下對產品薄型化、輕量化的追求。

 色釉料及原輔材料

檢索方式：檢索陶瓷磚與陶瓷板專利中涉及色釉料及原輔材料的部分

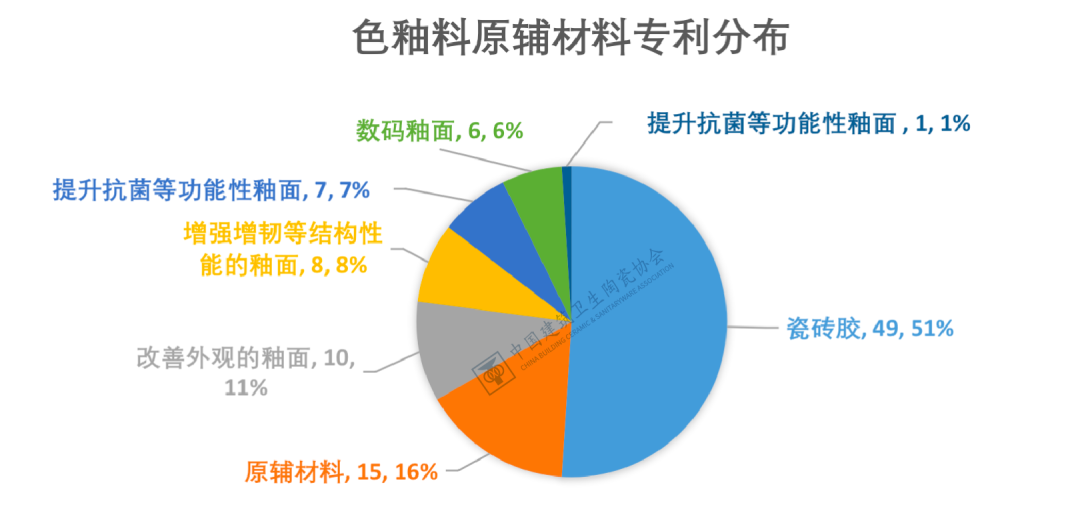

經篩選后，針對色釉料及原輔材料類產品的相關專利共計96項，較2021年（139項）明顯減少。色釉料相關專利合計32項，其中，提升抗菌等功能性釉面1項，增強增韌等結構性能的釉面8項，改善外觀的釉面10項，數碼釉面6項。原輔材料15項，瓷磚膠49項。

2022年色釉料原輔材料方向?qū)＠植汲尸F(xiàn)出幾大明顯特征。

首先，釉面相關專利明顯減少，提升功能性、結構性能、改善外觀的釉面和數碼釉專利32項，合計占比1/3，而這一數據在2021年是110項，占比近80%。這反映出釉料研究成果的大幅減少以及研究興趣的轉向。其中，改善外觀的釉面專利數量銳減，從去年的59項減少到今年的10項。這一變化與陶瓷磚、陶瓷板產品的外觀設計與美化方向的專利減少的趨勢一致，說明產品外觀流行特征未有大的轉向，基本延續去年的風格。2022年釉面研究方向的幾個細分領域內產生的專利分布較為均衡。

另一個明顯的特征就是瓷磚膠相關專利的井噴式增長，該領域共產生專利49項，占總數的51%，而這個方向的專利在2021年幾乎為空白。專利數量的激增是由2021年12月14日住建部發布的《房屋建筑和市政基礎設施工程危及生產安全施工工藝、設備和材料淘汰目錄(第一批)》直接觸發的。根據《目錄》，“飾面磚水泥砂漿粘貼工藝”被列入淘汰目錄，可替代的施工工藝、設備、材料為“水泥基粘接材料粘貼工藝等”。專利的申請主體主要是防水材料、水泥等領域的建材企業，幾乎沒有陶瓷磚生產企業，雖然其他信息來源顯示已有陶瓷磚企業投入相關研究。

此外，對原輔材料相關專利的進一步分析發現，瓷磚美縫劑、巖板背板涂料等輔料相關的占絕大多數。

生產、加工裝備及技術

檢索方式：檢索陶瓷磚與陶瓷板專利中涉及裝備的部分

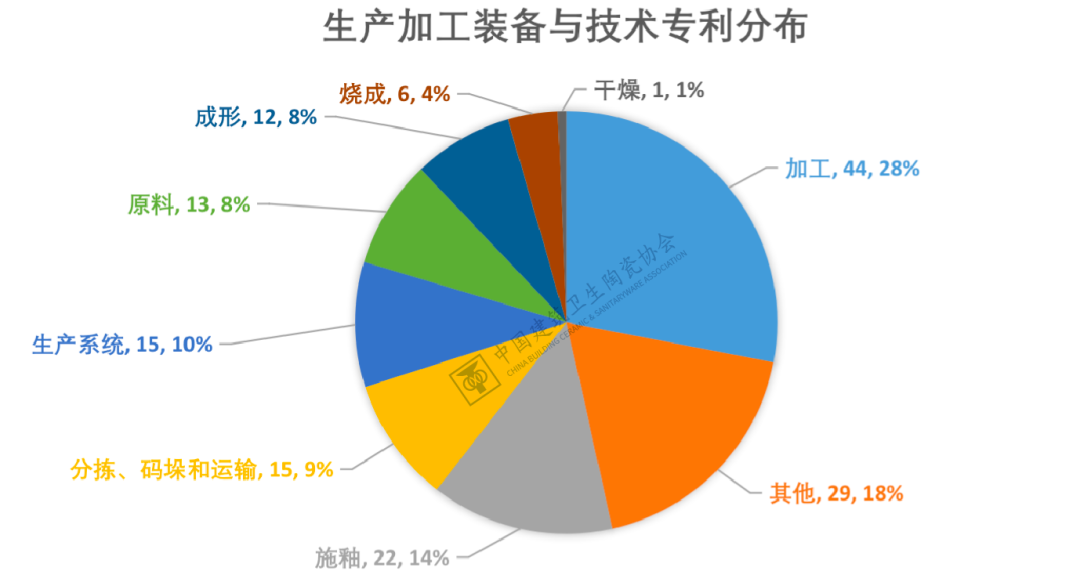

經篩選后，針對生產加工裝備與技術的相關專利共計156項，其中，原料13項，成形12項，干燥1項，施釉22項，燒成6項，加工44項，分揀、碼垛和運輸15項，生產系統15項，其他（背網、清潔、瓷磚膠相關等）29項。

與2021年相比，建筑陶瓷生產、加工過程中的工藝、技術與裝備的發明專利申請數提升接近50%。其中，建筑陶瓷加工裝備與技術仍是行業關注的重點，專利申請數占比最高。原料調配、造粒、布料、施釉等方面的相關專利占比也比較高，可以看出在這幾個流程中仍存在較大研發空間。與之相比，針對成形、干燥、燒成工藝的技術研發相對比較成熟，同時這些技術的研發投入成本較高，僅少數公司有實力在相關領域有實力開展研發工作。針對全流程生產、分揀、碼垛和運輸?shù)冗^程的智能化改造與去年相比有較大幅度提升。另外，針對瓷磚膠生產與巖板背網的技術與裝備專利也出現了大幅增長。

性能檢測技術與裝備

檢索方式：檢索陶瓷磚與陶瓷板專利中涉及性能檢測技術與裝備的部分

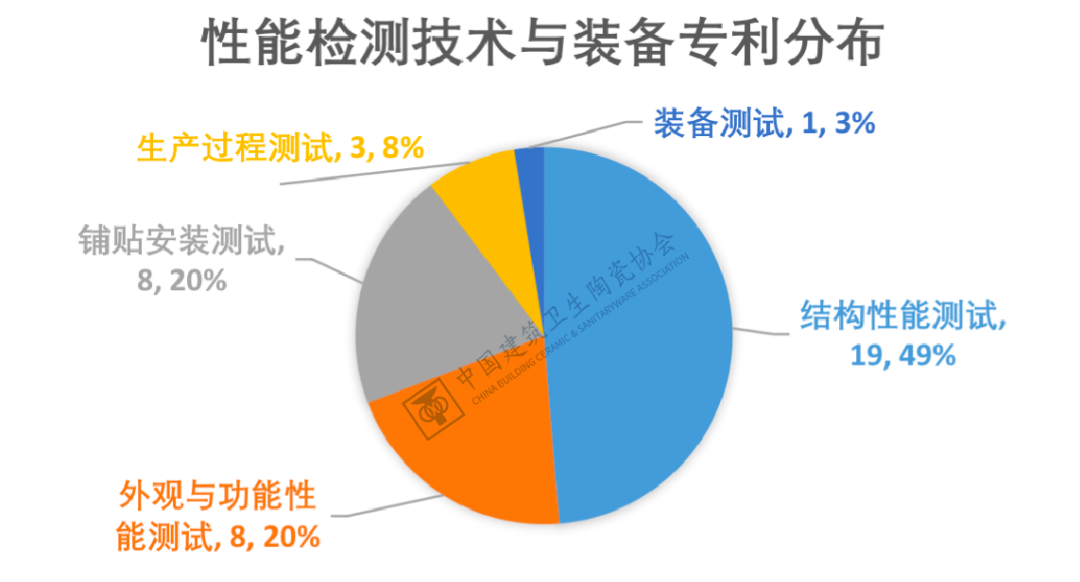

經篩選后，針對性能檢測技術與裝備的相關專利共計39項，其中，結構性能測試19項，外觀與功能性能測試8項，生產過程測試3項，裝備測試1項，鋪貼安裝測試8項。

建筑陶瓷性能測試技術與裝備發展至今，本征性能的評價技術相對已比較成熟，目前針對結構性能的測試主要在朝著無損在線測試技術研發的方向發展，另外，針對建筑陶瓷斷裂韌性評價也是當前研究熱點。針對外觀與功能性能的評價，2022年關注的重點是關于瓷磚色差的評價技術。2022年針對鋪貼技術的8項專利中有6項針對瓷磚鋪貼后的空鼓檢測，證明現場的空鼓問題依舊是瓷磚鋪貼質量關注的重點。

施工工藝與裝置

檢索方式：檢索陶瓷磚與陶瓷板專利中涉及施工工藝與裝置的部分

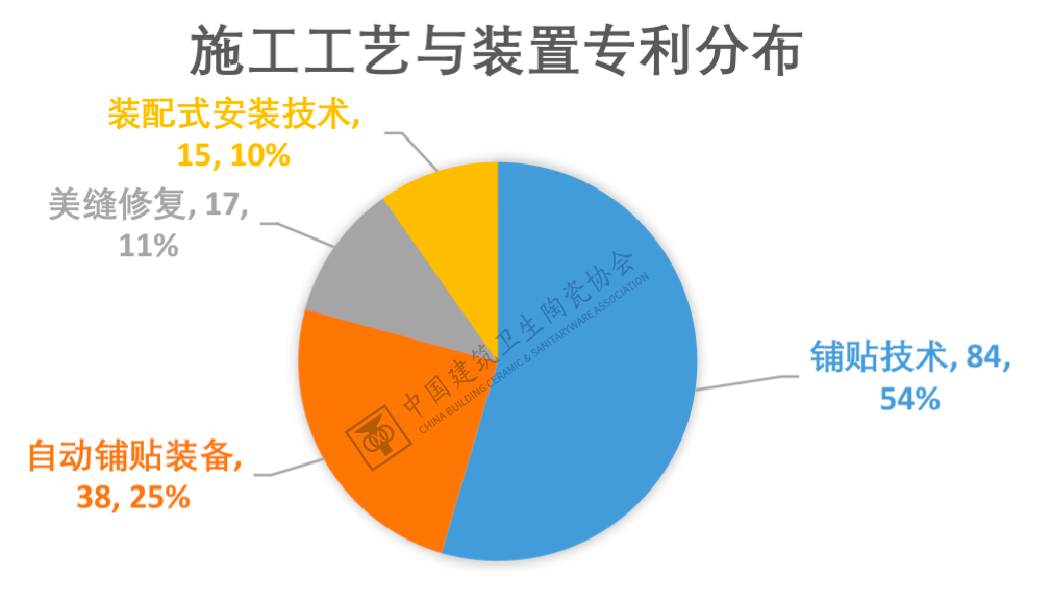

經篩選后，針對施工工藝與裝置的相關專利共計154項，其中，鋪貼技術84項，自動鋪貼裝備38項，瓷磚美縫修復17項，裝配式安裝技術15項。

與2021年相比，2022年企業在建筑陶瓷鋪貼安裝等后續配套服務方面明顯加大了研究力度，專利數量出現了增長接近200%。在鋪貼技術方面，受政策導向影響，瓷磚膠、預混合材料等新型粘結劑和干掛、薄貼等施工工藝的技術研發成為熱點。同時，智能制造技術研發成為2022年度的一大亮點，大量自動鋪貼裝備的開發進一步加快了機器代人的步伐。另外，2022年伴隨裝配式建筑的大力發展，其配套的安裝技術也開始受到企業的關注，與2021年相比從專利數量上有了明顯提升。

其他類建筑陶瓷

檢索關鍵詞：“陶板”“陶瓷瓦”“發泡陶瓷”

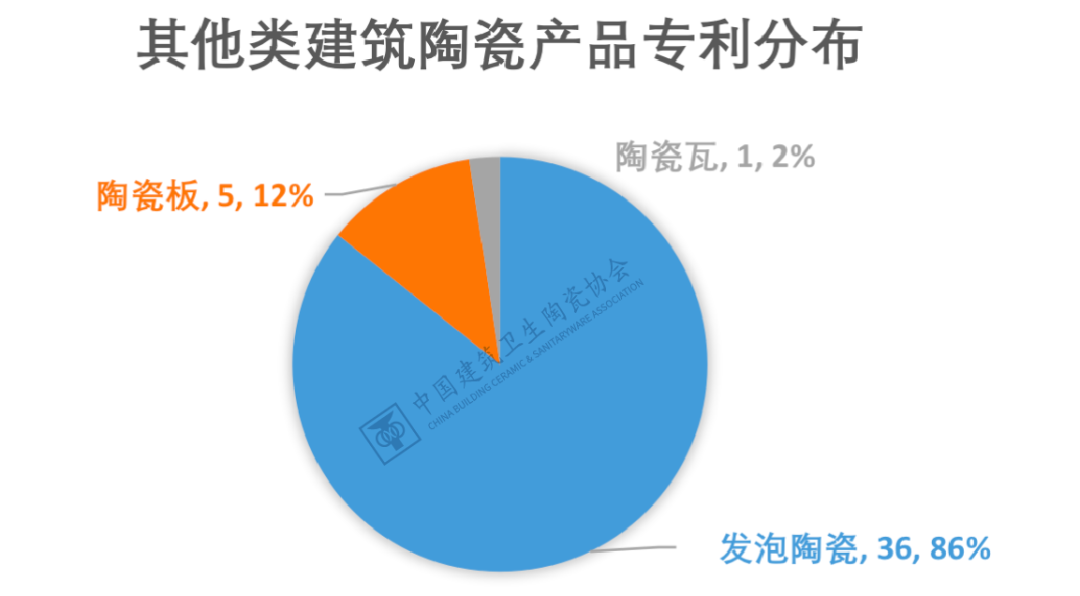

經篩選后，針對其他類建筑陶瓷產品的相關專利共計42項。

2022年，發泡陶瓷類產品的專利共計36項，發泡陶瓷依舊是當下研究的一個熱點產品，其中專利申請絕大部分是針對利用各類礦產尾渣制備發泡陶瓷板的技術研究。同時，還應重點關注發泡陶瓷應用于裝配式建筑的潛力。

2022年，陶板類產品專利共5項，主要針對應用于幕墻材料的結構與施工工藝。

2022年陶瓷瓦全部類型專利僅申請7項，其中發明專利僅有1項，與2021年相比，針對陶瓷瓦新外觀設計的研究較多，但針對結構與功能性能提升方面的研究已經幾近于無。
